USB Gen2 Type-C hármas kijelzős DP 1.4 Alt módú Smart PD töltődokkoló 120 wattos tápegységgel

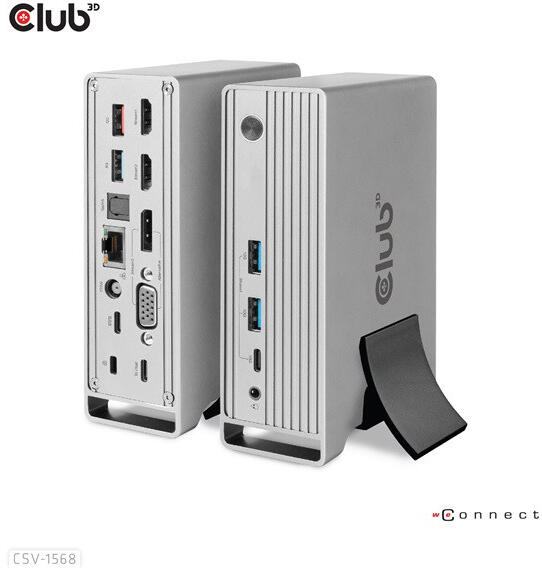

A Club 3D CSV-1568 USB Gen2 Type-C hármas kijelzős DP Alt mód + intelligens PD töltődokkoló 120 wattos tápegységgel egy integrált megoldás, amely egyesíti a videót, adatot, tápellátást, Ethernetet és hangot. 4 videóval rendelkezik (MST módban egyszerre 3 videót ad ki) a videó átvitelhez, 4 USB adatportot (2 USB-A 10G, 1 Type-C 10G, 1 USB-A 5G) az adatátvitelhez, 1 USB-A intelligens töltőportot a gyors töltéshez, 1 Gigabit Ethernet a szupergyors audióhoz, 3 audió porthoz Ezenkívül ez a dokkoló kettős tápcsatlakozóval van felszerelve (C típusú PD töltés vagy 120 W-os DC tápegység).

Támogatja az összes DP Alt mód 1.4/1.2 támogatott Type-C és Thunderbolt 3 gazdagépet (PC, laptop, mobiltelefon stb. ) Windows alatt és Intel alapú MacOS X alatt, csak korlátozott SST funkciót vagy csak egy kijelzőt kap.

Műszaki adatok
Termék neve:
USB Gen2 Type-C hármas kijelzős DP 1.4 Alt mód + intelligens PD töltődokkoló 120 wattos tápegységgel
Terméksorozat: Dokkoló
Termékkód: CSV-1568
EAN kód: 8719214472115
UPC kód: 841615102334

Jellemzők:
DP 1.4 Alternate Mode támogatott C típusú és Thunderbolt 3 gazdagépekhez tervezve (PC, laptop, mobiltelefon stb. )
Támogatja az MST-n keresztüli kimenetet akár 3 kijelzőig (2 HDMI + VGA vagy 2 HDMI + DP). A DP és a VGA váltakozik (a DP-nek elsőbbsége van a VGA-val szemben)
Ha 3 kijelző van csatlakoztatva - 16,2 Gbps sávszélesség lesz megosztva
Egy kijelző támogatása - HDMI max 4K60Hz, DP Max 4K60Hz, VGA max 1920*1200 60Hz
A DP és a HDMI támogatja az RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2
A DP és a HDMI támogatja az RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2
A DP és a HDMI támogatja a 8/10 bites mély színeket
A DP és a HDMI támogatja a HDR-t
A DP és a HDMI támogatja a HDCP2.2 és 1.4 szabványt
A DisplayPort támogatja a DP++-t, amely lehetővé teszi egy passzív DP csatlakoztatását a HDMI-porthoz a HDMI-kijelző csatlakoztatásához
A Gigabit Ethernet 10/100/1000M támogatása
Támogatja az USB3.2 Gen2-t maximum 10 Gbps adatátvitellel
Támogatja az intelligens töltést
Támogatja a digitális hangot max. 96KHz/24bit mintavételezési frekvenciával
Kettős tápegység támogatása: C típusú PD töltés vagy DC Jack
A Type-C anya támogatja a max 100 W PD töltést a PD3.0 gyors szerepcseréjével, támogatja az intelligens teljesítményt, amely lehetővé teszi az energia elosztását a csatlakoztatott eszközök tényleges fogyasztása szerint
Maximum 120 W tápegység egyenáramú adapterről, támogatja az intelligens tápellátást a csatlakoztatott eszközök tényleges fogyasztásának megfelelően, a gazdagép 60 W és 100 W közötti teljesítményt kaphat

Jegyzet:
1) Ez a dokkoló csak külső tápegységgel működik.
2) A gazdagéphez való csatlakozás után a termék és a fehér fény alapértelmezés szerint kigyullad. Nyomja meg a bekapcsoló gombot, a termék és a fehér fény kialszik. A billentyűleütések intervallumának 2 másodpercnél nagyobbnak kell lennie.
3) Az egyes portok fenti maximális felbontásának eléréséhez a csatlakoztatott gazdagépnek támogatnia kell a DP1.4 Alt módot. A fenti felbontás csökken, ha a gazdagép csak a DP1.2-t támogatja a sávszélesség korlátozása miatt.
4) A fenti felbontás-kombináció tájékoztató jellegű, a tényleges videokimeneti felbontás a csatlakoztatott gazdagéptől és a kijelzőktől függ.

OS támogatás:
Windows® 10 és 11
A Mac OSX® csak az SST módot támogatja (Intel alapú rendszerek)

A dobozban:
CSV-1568 dokkolóállomás
Tápellátás bemenet: 100-110/240 VAC, Kimenet: 120 W-ig
USB Gen2 Type-C kábel 20G, 20V5A M/M, 1 m / 3,28 láb
Levehető állvány
Gyors telepítési útmutató

Elérhető interfészek
Upstream:
1 x USB Gen2 Type-C aljzat a gazdagéphez való csatlakozáshoz
Lefelé:
1 x USB Gen2 Type-C anya (adat)
2x USB Gen2 Type-A nő
1x USB Gen1 Type-A nő
1x USB Type-A (PIROS) intelligens töltőport 5V/2,4A max.
2x HDMI aljzat (DP Alt mód)
1x DP nő (DP Alt mód)
1x VGA aljzat
1x RJ45
1 x 3,5 mm-es telefonaljzat (mikrofon és fejhallgató)
1x Toslink
1x lopásgátló zár
1x 20,5 V DC táp váltakozhat az USB C PD Max 100 W-os csatlakozóval
1x USB C (PD Max 100 W)

Egyéb információ:
Doboz mérete: 22,5 x 15,5 x 9,7 cm / 8,86 x 6,1 x 3,82"
A készülék mérete: 13,9 x 9 x 4,4 cm / 5,47 x 3,54 x 1,73 hüvelyk
USB-gazdakábel hossza kb. : 1m / 3,28 láb
Készülék súlya: 563 gr / 19,86 uncia
Az állvány súlya: 19 gr / 0,67 oz
USB-kábel súlya: 44 gr / 1,55 oz
Tápegység súlya: tápcsatlakozótól függően ? 560 gr / 19,75 oz
Doboz súlya: 168 gr / 5,93 uncia
LDPE zacskó súlya: 5 gr / 0,18 oz
Teljes súly: ? 1359 gr / 47,94 oz
Megfelel az ROHS, FCC és CE EMI követelményeknek

Figyelmeztetés: Biztonságos használat: Csak 2000 méter/6562 láb magasságban használható.

Jegyzet:
- Kérjük, frissítse a TV firmware-ét arra a verzióra, amely támogatja ezeket a felbontásokat/frissítési gyakoriságokat!
- Kérjük, frissítse a grafikus illesztőprogramokat a számítógépén, és győződjön meg arról, hogy a DSC1.2 támogatja az Ön eszközeit, hogy támogassa ezeket a felbontásokat/frissítési gyakoriságokat!
